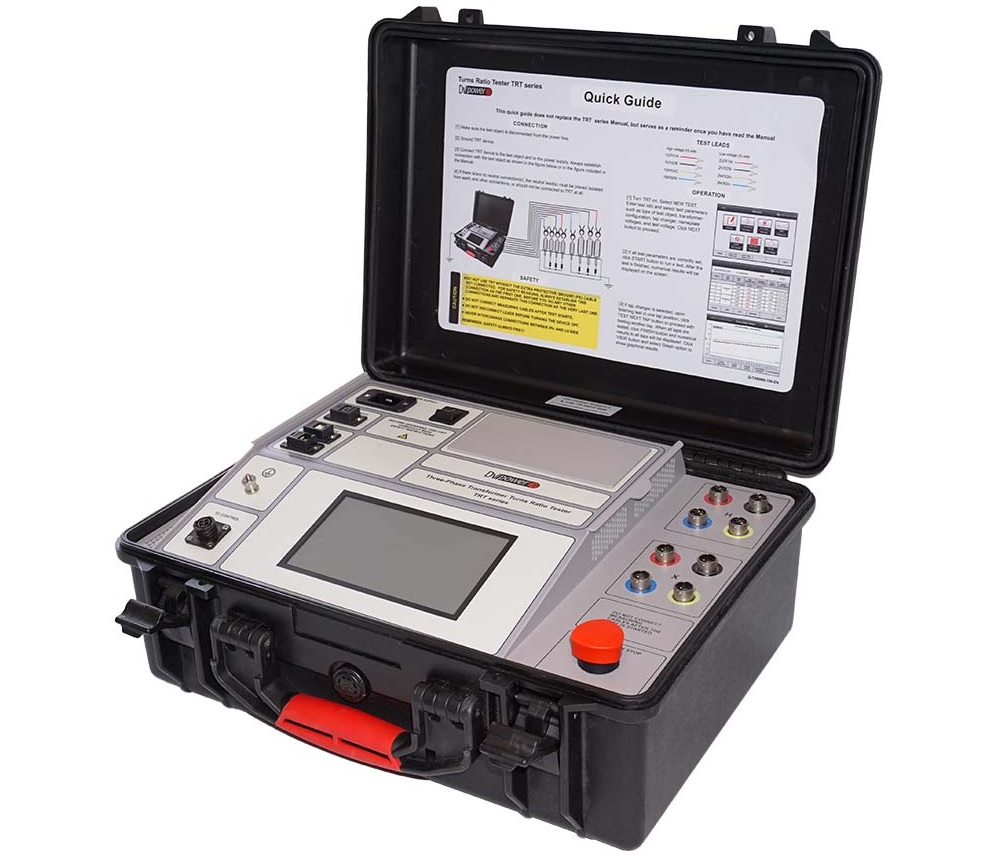

Probadores de relación de transformación de transformadores, Serie: TRT Marca: DV Power
Descripción
Los probadores de relación de transformación de transformadores de la serie TRT son instrumentos de DV Power diseñados principalmente para la medición de la relación de transformación de transformadores de potencia. Además, miden la corriente de excitación del transformador y el cambio de fase. Se pueden realizar pruebas especiales, como detección automática de grupos vectoriales y balance magnético, en transformadores trifásicos y autotransformadores trifásicos.
Todos los modelos, excepto las series TRT03 y TRT-H, tienen una fuente de alimentación trifásica real incorporada, que es necesaria para probar la relación de transformación de transformadores con configuraciones especiales, como transformadores de cambio de fase, rectificadores, de horno de arco y de tracción entre otros.
Los probadores de relación de vueltas DV Power pueden generar varios voltajes de prueba para diferentes aplicaciones. Desde el voltaje de prueba extremadamente bajo de 1 V CA que permite la verificación de la relación de transformación de la mayoría de los transformadores de corriente, hasta el voltaje de prueba más alto de 500 V CA que proporciona la prueba de relación de transformación más precisa de los transformadores de potencia utilizados en la generación y transmisión de energía. Al usar el amplificador externo, el voltaje de prueba aumenta hasta 5 kV CA para probar con éxito los transformadores de voltaje capacitivos.
Todos los probadores de relación de transformación DV Power, excepto la serie TRT-H, tienen una unidad de control de cambiador de tomas incorporada. Por eso, es posible controlar el cambiador de tomas bajo carga (OLTC) directamente desde el dispositivo. Para aprovechar al máximo esta característica, el instrumento y el software DV-Win incluido se pueden programar para hacer todo automáticamente: ejecutar pruebas de relación de vueltas, cambiar las posiciones de toma del OLTC y guardar los resultados. Esta opción facilita y acorta significativamente el tiempo de prueba de la relación de transformación.
Los probadores de relación de espiras TRT, excepto la serie TRT-H, utilizan el mismo conjunto de cables que los analizadores de cambiador de tomas y ohmímetro de bobinado trifásico de la serie TWA. En consecuencia, permite la configuración del cable una sola
vez para realizar ocho pruebas:
- Relación de vueltas.
- Corriente de excitación.
- Ángulo de fase.
- Balanza magnética.
- Detección de grupos de vectores.
- Resistencia al viento.
- Cambiador de tomas bajo carga DVtest.
- Desmagnetización.
